AN/TPY-2 (Army-Navy Transportable Radar Surveillance) füze savunması için geliştirilmiş yüksek çözünürlüklü, X-bandında çalışan radar sistemidir…
THAAD Balistik Füze Savunma Sistemi ile birlikte geliştirilen AN/TPY-2, uzun menzildeki hedefleri izleme ve diğer ABD füze savunma sistemlerine işaret verme yeteneğine sahiptir.
ABD Ordusu ilk AN/TPY-2 radarını 2004 yılında teslim almıştır ve şu anda toplam 12 adet kullanmaktadır.

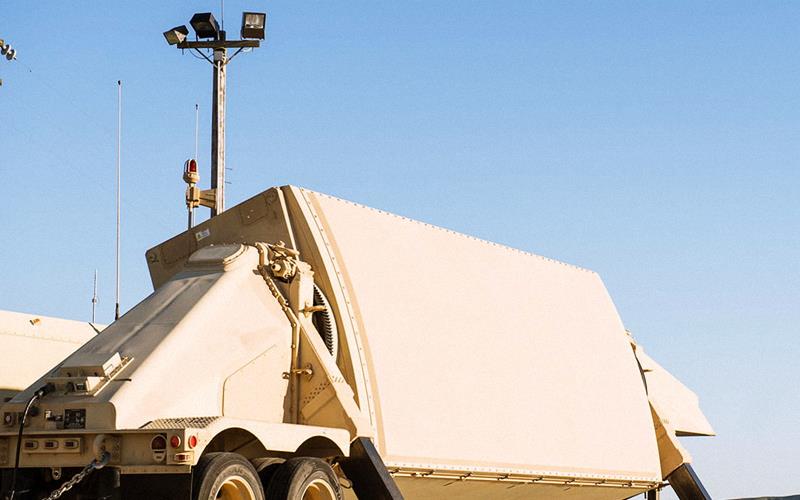

AN/TPY-2 Radarı dört sistemden oluşmaktadır : Anten birimi, Elektronik birimi, soğutma birimi ve güç üreteci birimi. 9 Anten modülü 12,8 metre uzunluğunda, 2,6 metre yüksekliğinde ve 34 ton ağırlığındadır.
Elektronik ve soğutma üniteleri yaklaşık 12 metre uzunluğunda ve 27-28 ton ağırlığındadır. Dizel güç ünitesi 1,1 MW güç sağlar ve soğutma ünitesi dakikada 290 galon su/glikol soğutma sıvısı sirküle etme kapasitesine sahiptir. Tüm sistem karayolu, demiryolu veya C-130, C-17 ve C-5 uçakları da dahil olmak üzere uçakla taşınabilir.
AN/TPY-2 X-bandında çalışan bir Faz Dizi Anten kullanır. Yüksekliği ayarlanabilen tek bir anten yüzüne sahiptir; sistem ışını elektronik olarak yönlendirir.
Anten açıklığı 9,2 metrekaredir ve 25.344 katı hal (GaAs) T/R modülü içerir. Hedefe ve moda bağlı olarak 870 ila 3.000 km menzildeki nesneleri takip edebildiği bildirilmektedir.
AN/TPY-2 iki modda çalışabilmektedir : FBM ve Terminal Modu (TM). İleri konuşlu modunda AN/TPY-2 potansiyel fırlatma alanlarının yakınına yerleştirilir ve C2BMC arayüzü üzerinden diğer varlıklara füze izleme ve ayırt etme bilgileri sağlar.
Terminal modunda, AN/TPY-2 bir THAAD bataryasına yerleştirilir ve THAAD sisteminin tespit ve angajmanını doğrudan destekler, önleme araçlarını gelen bir hedefe doğru yönlendirir.
Bu modda anten yüzü, gelen füzeleri daha yüksek açılardan takip etmek için açısı yukarıya çevrilmektedir.
AN/TPY-2 (Ordu-Donanma Taşınabilir Radar Gözetimi-Army-Navy Transportable Radar Surveillance), füze savunması için özel olarak üretilmiş yüksek çözünürlüklü, X bantlı radar sistemidir…
